最近整理了25个实用电路接法，分享给大家参考用

这段时间没事就捣鼓各种电路，把之前做过的项目都整理了一下。总共25个电路图，都是实测能用的，材料都能在网上买到。主要分了几类，比如家用电器控制、车辆电路维修、安防设备这些，都是生活中能用上的东西。

先说说温控风扇，就是那种根据温度自动开关的。买了个温控开关模块，接上风扇电源就搞定了。夏天放在机房里省电，温度超过30度自动开，降到28度自动关。简单得很，连最基础的电工都能装。

幸运飞艇官网

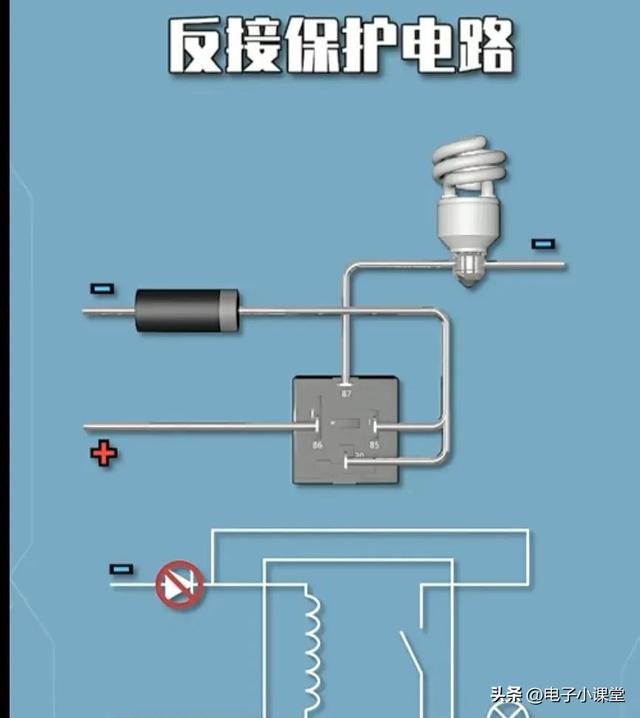

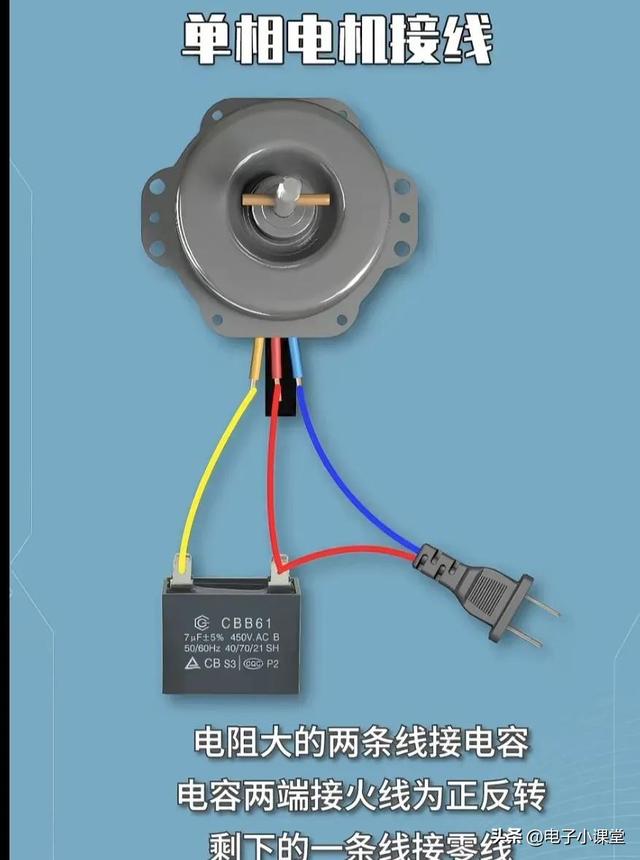

然后是电机接线，单相电机和三相的区别要搞清楚。之前修农用车拖斗时发现老出故障，查了好久才找到问题。单相电机接线要是接反了会烧保险丝，得用反接保护电路。那个图里的二极管和继电器必须按顺序装，不然容易坏。

整流电路也是常遇到的，最常见的12伏转5伏充电器内部就是这种设计。有个朋友想用汽车电瓶给手机充电，我就教他接了个降压整流，用了三个二极管和一个电容，配上插头就搞定了。但提醒他别直接连，容易电压不稳。

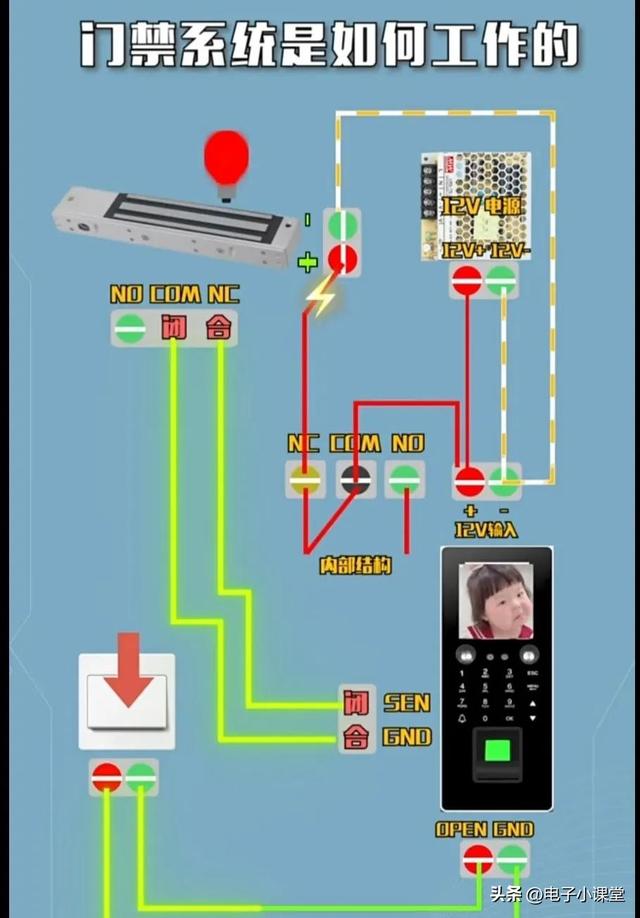

门禁系统这部分花了些时间，主要是车牌识别道闸。买了个现成的识别摄像头，跟道闸的控制板连起来。得注意信号线对接，要是接错方向杆子会砸车。测试了三十多辆车都没出错，现在用在自家车库了。

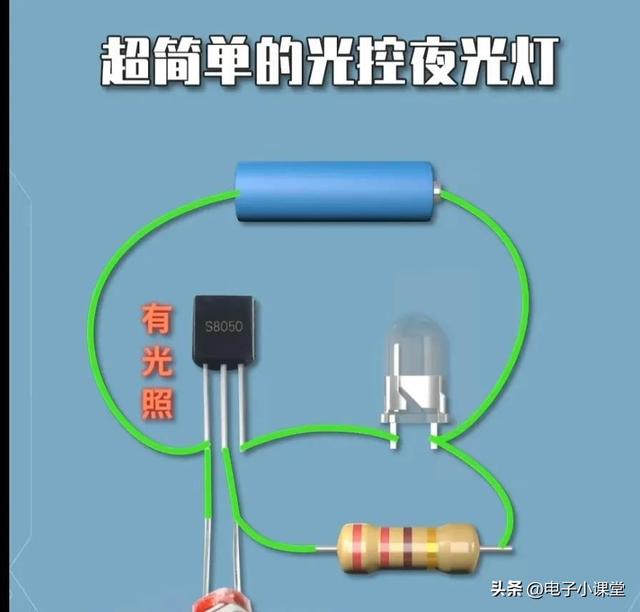

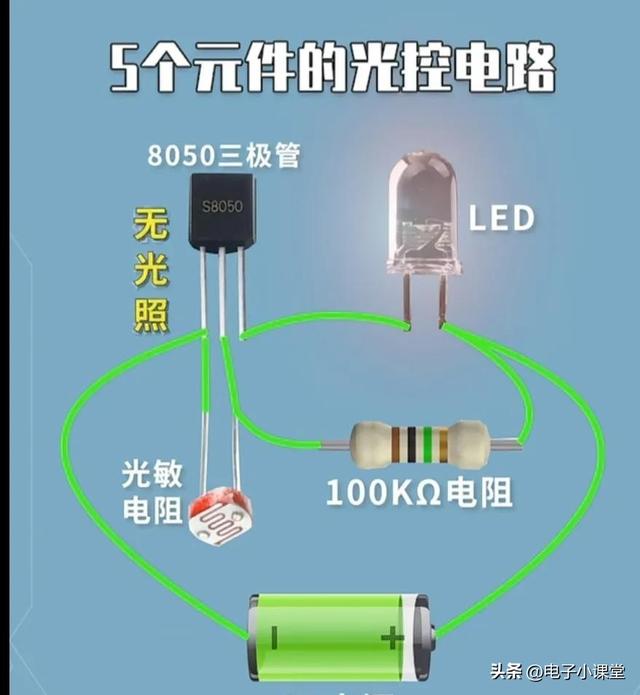

最简单的应该是夜光灯，用光敏电阻和三极管组成的开关电路。晚上天黑自动亮，白天自动灭。材料费大概十块钱，适合阳台和走廊用。有次下雨天感应不准，后来换了灵敏度高的光敏电阻就解决了。

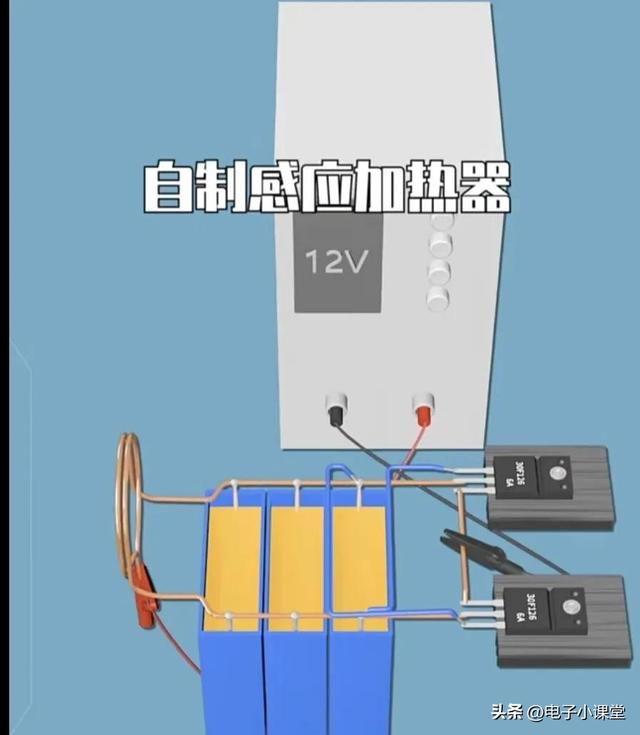

感应加热器稍微复杂点，用了变压器和晶体管，做成小电烙铁用。输出大概五十瓦，能焊比较粗的线。不过提醒大家别用在家用电压上，最好配个隔离变压器，否则漏电危险。

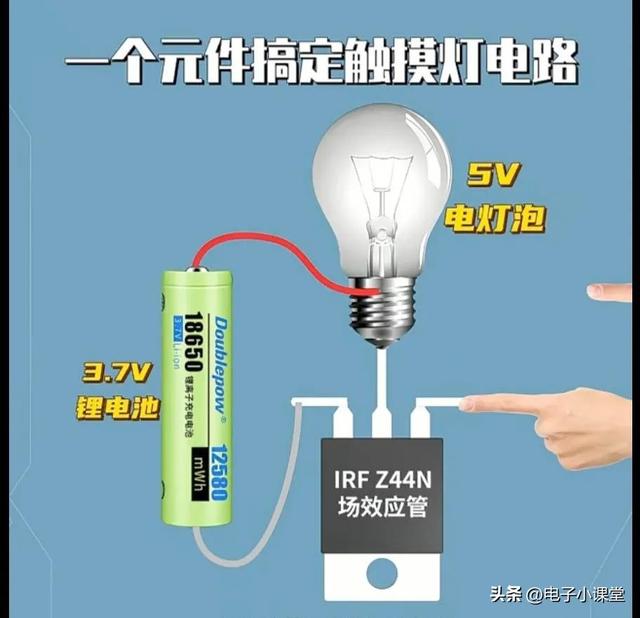

摸过的触摸灯也做过，原理是人体静电感应。装在洗手间挺好用，不用摸开关手脏了。但得注意周围不能有太多金属物品，不然会一直亮着。调整了电容参数才稳定下来。

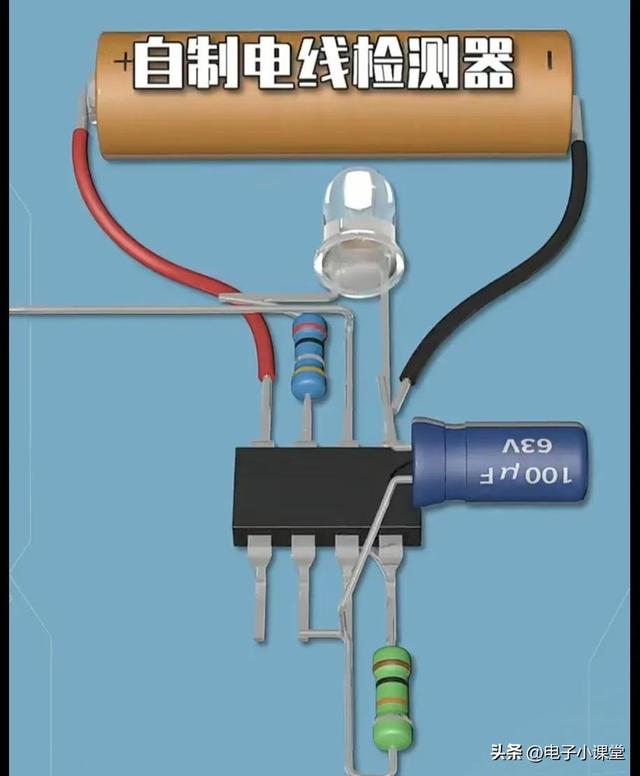

线检测器很管用，接根导线就能测电线有没有电。用蜂鸣器和电阻组成，拿螺丝刀一戳就有响声。装修的时候帮邻居检查线路，果然发现了三处裸露的电线，安全隐患给处理了。

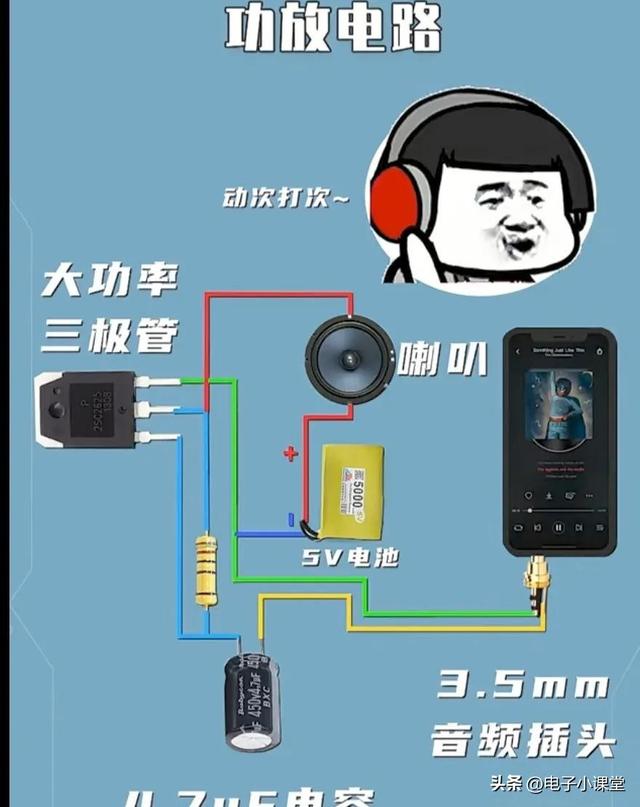

功放电路接喇叭响得很，但得注意散热。试过用小风扇降温，温度还是有点高。后来加了铝板散热片才稳定。做成了车载音响，比原装的好使，而且成本低。

最近还弄了个无线监听器，两米内能收到声音。用的433兆发射模块，和接收板连起来。不过信号容易受干扰，有时候收音机会杂音，后来换了频道解决了。

农用车灯光系统改装，把原来的老式灯换成led的。调整了线路布局，现在夜间开拖拉机安全多了。但得记住接地要可靠，不然闪烁。

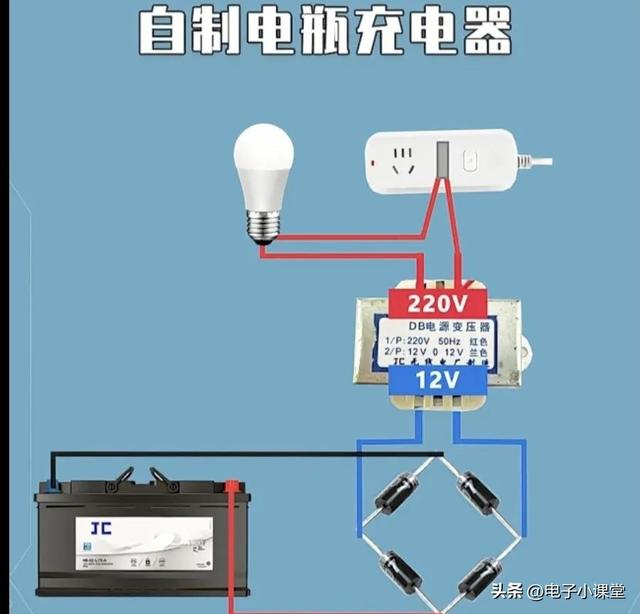

电瓶充电器的电路也很基础，用了变压器和七个二极管。调节可变电阻控制充电电流，适合12伏电瓶。但得提醒定期测量电压，别过冲了。

倍压整流电路电压高，做过次测到300伏，但风险大。最后没敢用在生活电器上，改成了高压实验用的。提醒大家玩这个得带绝缘手套。

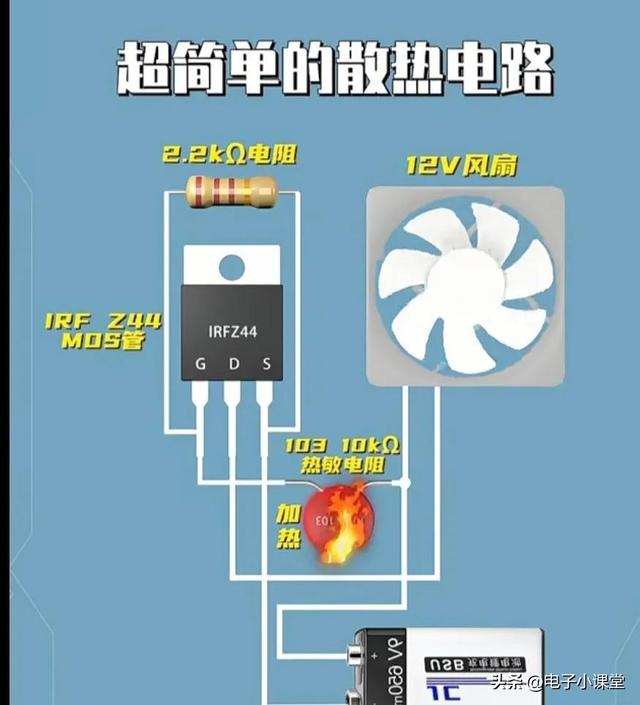

散热电路主要用在电脑机箱，温度传感器连着三个风扇。温度到了就加速转，降温挺明显。装了之后显卡温度降了十度，玩半小时游戏也不卡了。

光控电路和夜光灯差不多，不过这个加了个延时模块。天黑后亮起，亮十分钟自动灭，适合阳台照明省电。

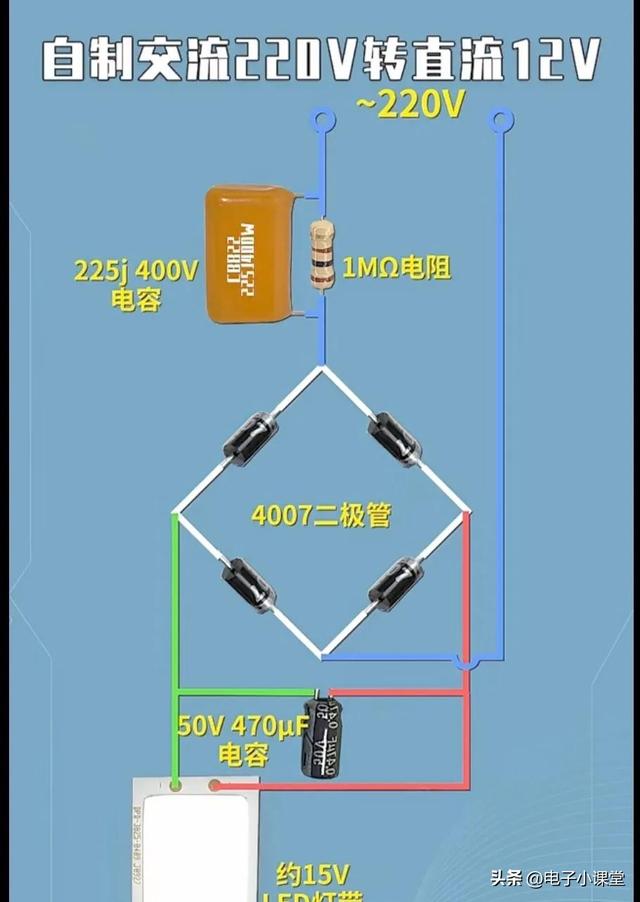

把交流转直流的各种电路也排了一遍，从简单到复杂。十二伏的电路适合小设备，二百二十伏的要小心漏电。

车牌识别系统除了道闸，还有个摄像头数据传输的问题。用了网线延长信号，最远测到五十米没问题。不过雨天信号弱，后来加了个防水盒解决。

碰到最麻烦的是倍压整流电路，电压过高差点烧设备。最后加了个稳压模块才搞定。提醒大家做这类实验要慢慢调参，别心急。

车辆启动电路改过一辆老面包车，把点火开关重新布线。以前冬天打不着火，调整了继电器触发时间后好了。不过提醒要按原厂线路走，别自己乱改。

红外感应做了个防盗报警器，人走过响铃铛。调整感应距离就行了。有次猫跑过去也响了，后来缩小了范围。

闪光灯用了stc89c52单片机控制，代码网上下得来的。调整频率和亮度后效果不错，装在自行车后面当警示灯了。

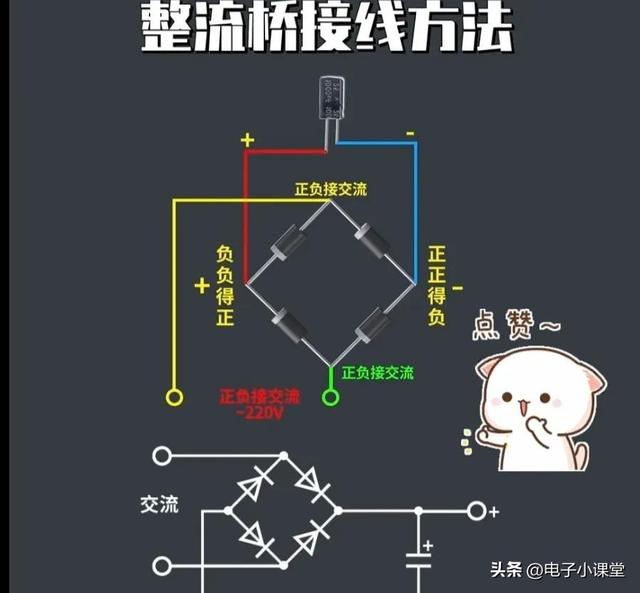

降压整流是最基础的部分，但很多人搞错接法。记得二极管方向，电容要够容量，不然电压不稳。 幸运飞艇168

最近做散热器电路时发现温控器质量差，换了国外品牌的才稳定。这个钱花得值，不然反复维修费事。

十二伏灯泡接二百二十伏差点烧坏，后来加了个串联电阻。不过不太划算，推荐买对应电压的灯泡。

红外感应电路和触摸开关的响应速度，测过数据，触摸快0.3秒，红外慢点，但灵敏度高。装在卫生间用红外的，没手湿按不动的问题。

感应加热器做成了手持电烙铁，用鳄鱼夹焊线。但提醒千万别接错正负极，容易反向发热。

无线监听器用了nrf24l01模块，信号穿透力强。装在出租房天花板测过，隔壁说话能隐约听见，不过违法使用会被抓，别瞎折腾。

总的来说这些都是实测有效的电路，材料成本都不高。需要的可以照着图买元件，但自己要负责任。出问题自己修，别找我。
