复杂异形钢结构作为现代建筑艺术的巅峰表达，其安装环节是设计蓝图转化为现实地标的关键一跃。与规整钢结构不同，异形结构构件空间定位复杂、受力状态特殊、精度要求严苛，其安装过程如同进行一场精密的外科手术，任何环节的疏漏都可能引发连锁反应，轻则返工延误，重则危及结构安全。本文将系统阐述复杂异形钢结构安装的核心注意事项与关键实施步骤，为工程实践提供技术指引。

一、 安装前的核心注意事项

1. 深度消化设计意图与模型信息

异形钢结构雨棚设计图纸

要点：

安装团队必须彻底理解结构体系、传力路径、节点构造及建筑造型要求。BIM模型是核心依据，需熟练掌握模型查看、信息提取、碰撞检测等技能。

风险规避：

避免因理解偏差导致构件安装位置、角度错误，或忽视关键连接要求。

2. 深化设计与加工质量的严苛复核

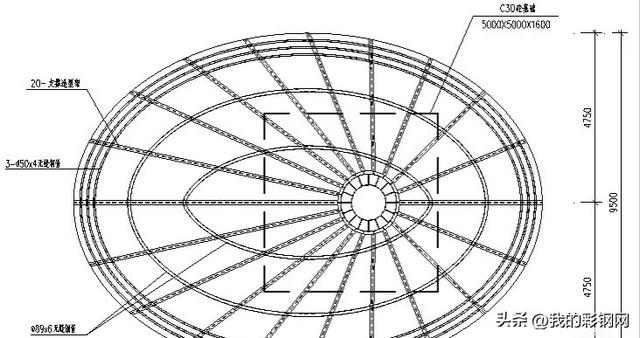

复杂扇形钢结构设计

要点：

安装前必须对深化图纸（加工图、安装图）与实物构件进行双重校核。重点检查构件空间几何尺寸、角度、弯曲/扭转数据。连接端口匹配性（坡口形式、螺栓孔群位置尺寸、销轴孔位）。构件标识的唯一性、清晰性、与图纸及BIM模型的一致性。工厂预拼装报告（如进行）的符合性。

风险规避：

防止“现场对不上孔”、“角度偏差累积”、“构件装错位置”等致命问题。

3. 施工详勘与作业环境评估

要点：

场地承载能力，评估大型吊装设备站位区、构件堆放区的地基承载力，必要时进行加固处理。

精确测绘现场及周边环境（包括已完成结构、设备、管线、邻近建筑），确保吊装路径畅通无阻。

密切关注风力、温度、雨雪等对吊装（特别是大跨度、薄壁构件）和测量定位的影响，制定应急预案。

风险规避：

避免地基沉降、设备倾覆、碰撞事故、风致失稳等。

4. 大型吊装设备与运输方案的精准策划

要点：

根据构件最大尺寸、重量、吊装高度、幅度及现场条件，科学选型（大型履带吊、塔吊、液压提升/顶推设备等）并确定站位。

精确计算吊索具规格、吊点位置（需经设计确认，防止局部变形），设计专用吊具（如平衡梁、多吊点分配梁）。

规划超大、超重构件的运输路线、卸车位置及转运方案。

风险规避：

防止设备能力不足、吊点破坏、构件失稳、运输受阻。

5. 精密测量控制网的建立与传递

要点：

建立高精度、稳固的现场三维测量控制网（基准点、控制线），使用高精度全站仪、GNSS、激光跟踪仪等设备。

确保控制网与设计坐标系一致，并定期复测校核其稳定性。

制定清晰可靠的测量数据传递流程，保证从控制网到构件安装定位点的精度链条。

风险规避：

避免因测量基准误差导致整体或局部定位失准。

6. 临时支撑体系的设计与验算

要点：这是异形结构安装的生命线！

专项设计：

由专业工程师根据结构分析确定的施工工况（未形成整体刚度前的各种状态）进行设计，考虑所有可能荷载（自重、风载、施工活载、温度效应）。

精确验算：

进行强度、刚度（变形控制）、稳定性（整体与局部屈曲）验算，确保足够安全裕度。

节点设计： 设计可靠的支撑与主体结构的连接节点（临时耳板、夹具等），明确安装与拆除顺序。

监测要求：

明确支撑体系在安装过程中的变形监测点与预警值。

风险规避：

防止支撑失稳导致结构整体或局部垮塌。

二、 关键安装步骤

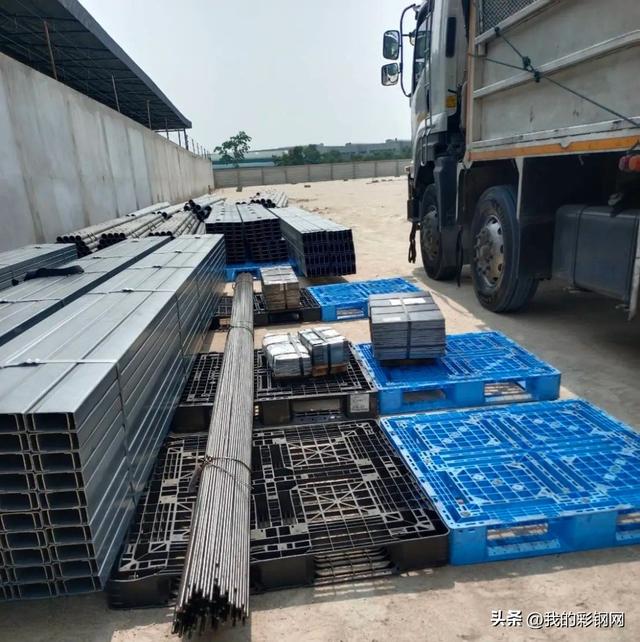

1. 构件进场验收与科学堆放

步骤：

文件核查：

核对质量证明文件（材质报告、探伤报告、尺寸检验报告、工厂预拼装报告）。

实物检验：

进行外观检查（变形、损伤、锈蚀、标识）、关键尺寸抽检（使用全站仪、三维扫描仪）、连接端口匹配性检查。

智能堆放：

按安装顺序、区域规划堆放场地；使用专用支垫，防止构件变形、污染；易损部位（如端口、涂层）重点保护；大型异形构件采用定制胎架支撑。

2. 精密测量定位与测控点设置

步骤：

在构件上精确标设安装定位测控点（通常由深化设计确定，并经设计审核）

使用高精度全站仪，依据现场控制网，将设计坐标和标高精确放样到支承结构（基础、混凝土核心筒、已安装钢构件）或临时支撑顶部的定位板上。

幸运飞艇官方开奖 复核所有放样点，确保精度满足设计要求（通常要求≤±3mm，关键点≤±1mm）。

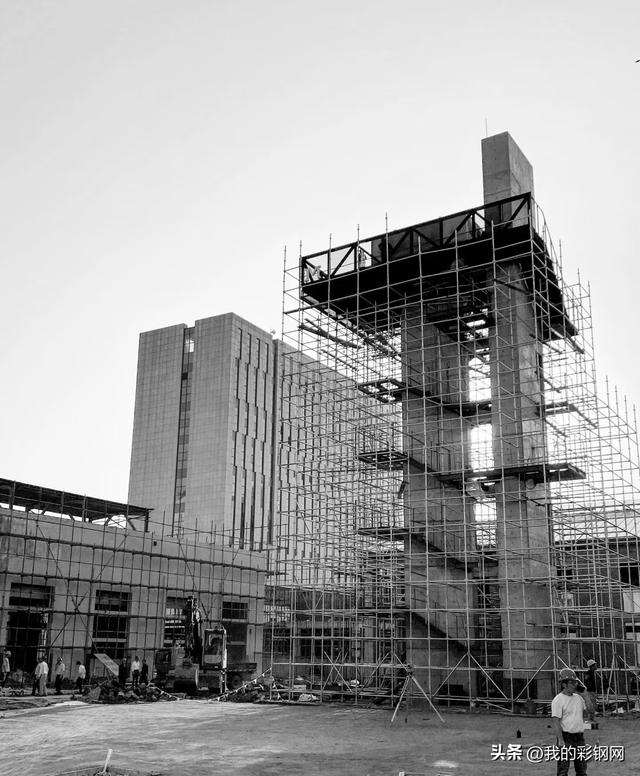

3. 临时支撑体系的精准搭设与验收

步骤：

严格按照专项方案搭设临时支撑架（格构式、管式、型钢组合等）或设置临时支墩。

精确调整支撑顶部标高和平面位置至设计值，并可靠固定定位装置（如调节螺杆、千斤顶）。

进行支撑体系搭设质量验收（垂直度、标高、连接节点、基础稳定性），验收合格后方可进行吊装。

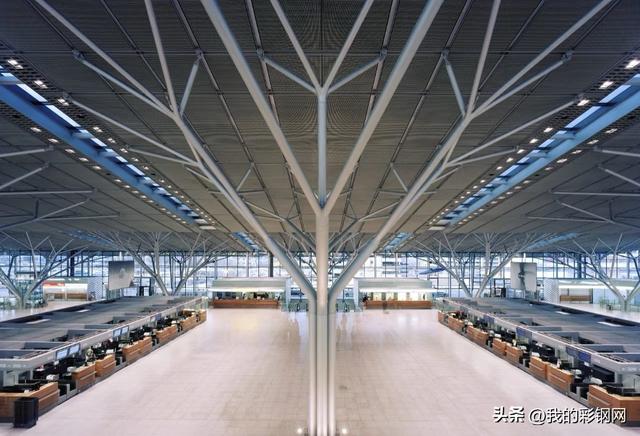

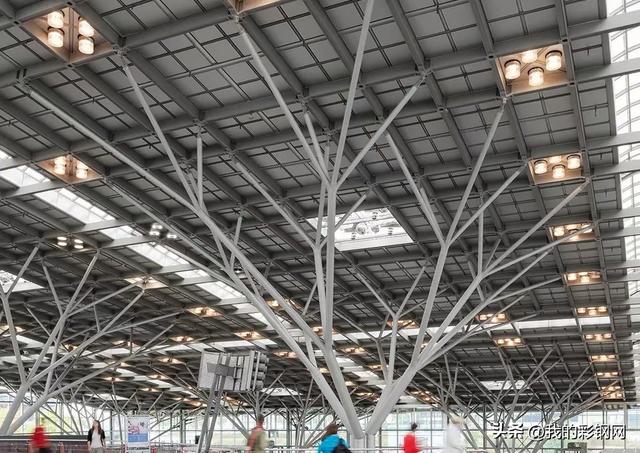

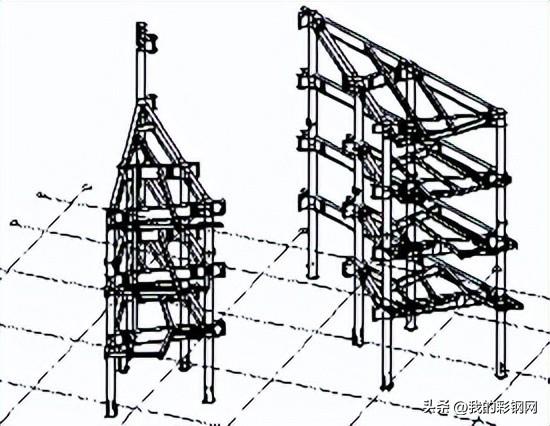

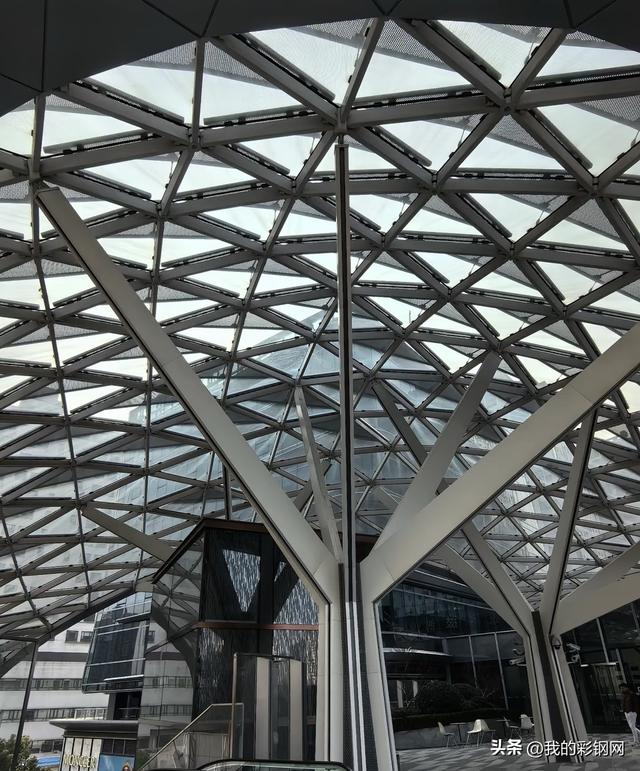

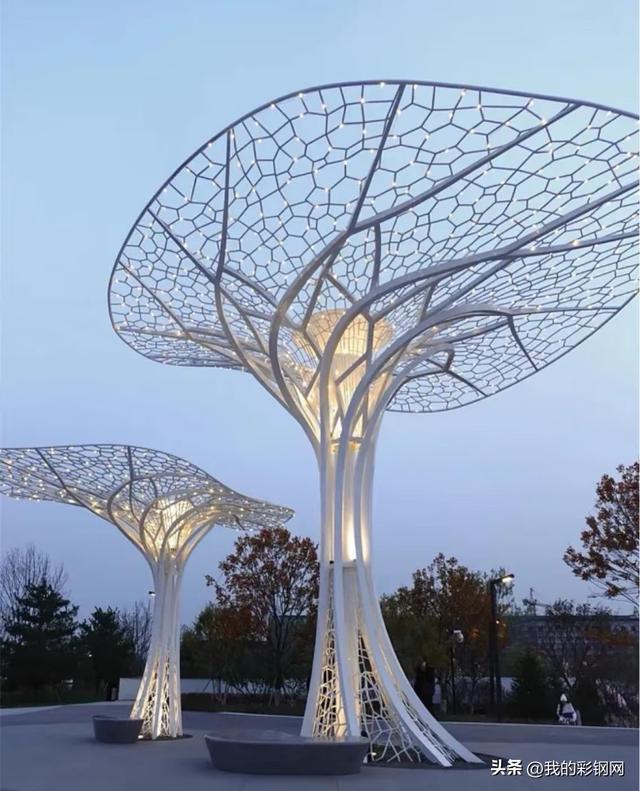

异形树状钢结构案例

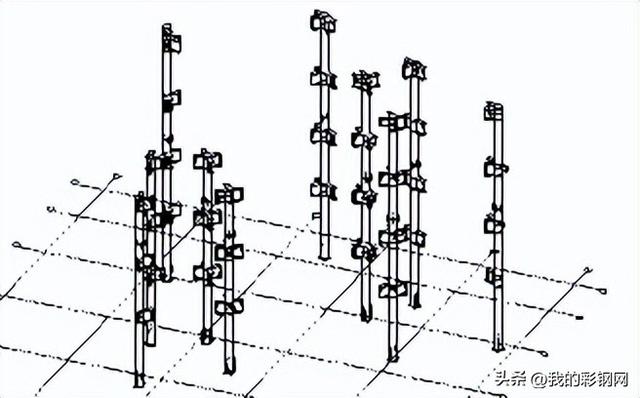

4. 构件吊装与初步就位

步骤：

检查吊索具、吊点、专用吊具状态。

平稳起吊，控制构件空中姿态（常需辅助牵引绳），避开障碍物。

缓慢落钩，使构件测控点初步靠近目标位置（预留一定调整空间）。

构件临时搁置在支撑或已安装结构上，保持基本稳定。

5. 三维空间精调与临时固定

步骤：此步骤是保证精度的核心！

使用全站仪实时跟踪构件上关键测控点的三维坐标。

利用千斤顶、倒链、调节顶丝、撬棍等工具，精细调整构件在X, Y, Z三个方向的位置和绕三个轴的转角，直至所有测控点坐标与设计值偏差严格控制在允许范围内（如≤±2mm）。

达到精度要求后，立即进行可靠但非最终的临时固定（如：安装临时螺栓连接板、点焊限位板、卡具夹紧、与临时支撑焊接固定）。确保在后续构件安装或环境因素影响下，已调好的构件不会发生意外位移。

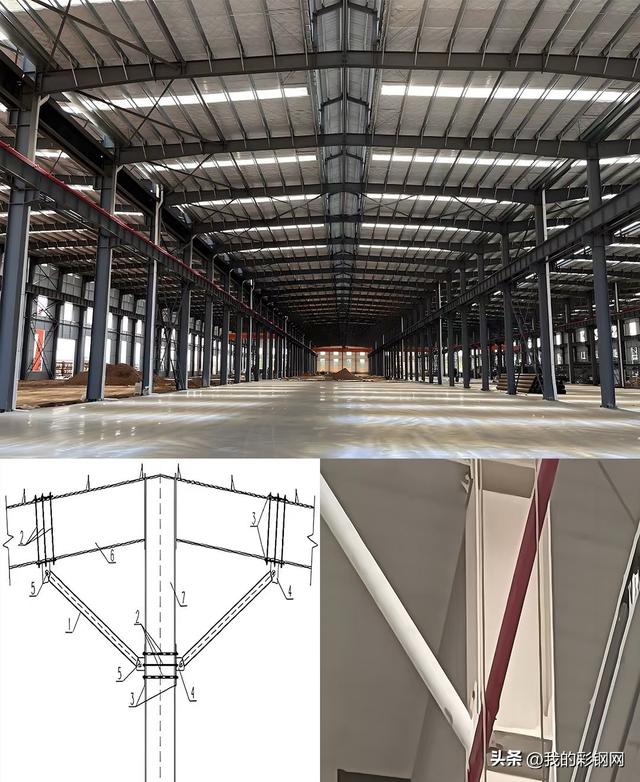

6.节点连接与最终固定

步骤：

螺栓连接：

穿入高强螺栓（初拧、终拧）或普通螺栓。对复杂多向交汇节点，需严格按照设计顺序和扭矩要求施拧。

焊接连接：

由合格焊工严格按照焊接工艺规程（WPS）施焊。遵循合理的焊接顺序（减少焊接应力变形），多层多道焊控制层间温度。对铸钢节点等特殊材料，特别注意预热和后热要求。

销轴/铰接连接：

精确对准销孔，穿入销轴并安装防脱装置。

7. 安装过程监测与信息化管理

步骤：

结构变形监测：

在关键构件和临时支撑上设置监测点（应变计、倾角仪、位移传感器），定期或连续监测其在安装过程中的应力、变形、位移变化，与理论计算值对比分析。

环境监测：

实时监测风速、温度等。

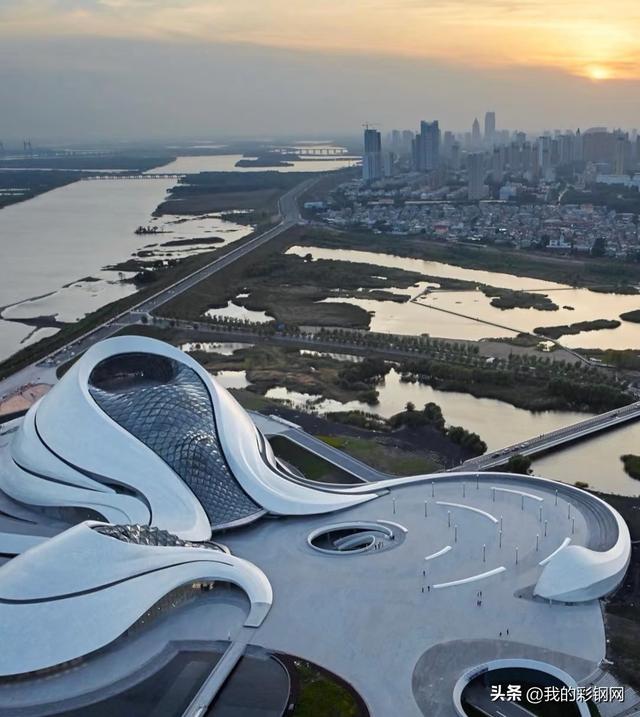

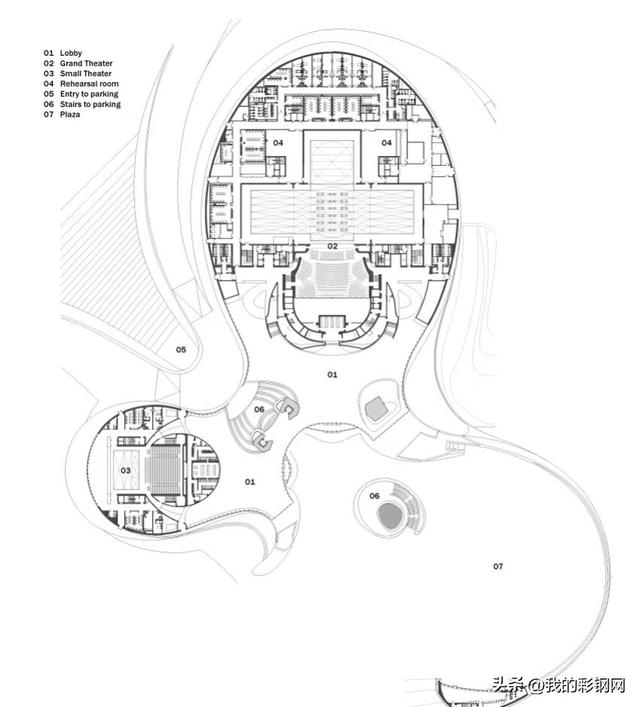

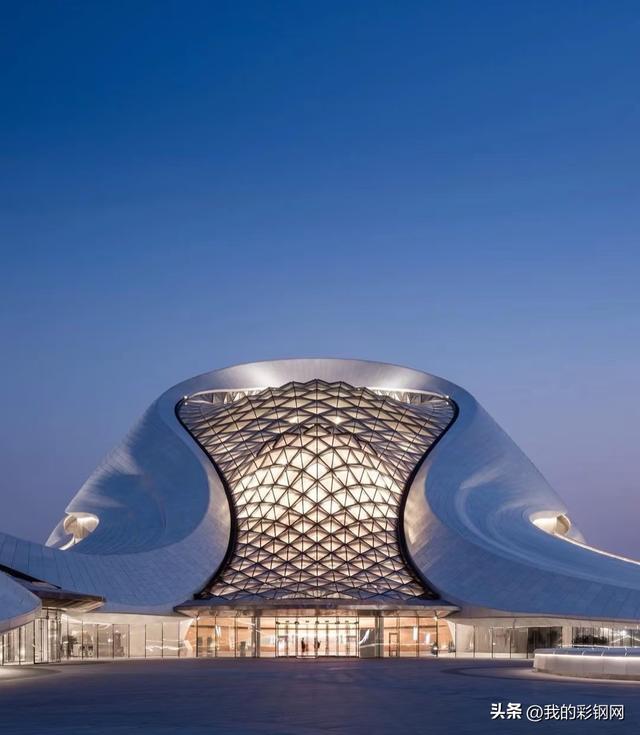

哈尔滨文化岛歌剧院

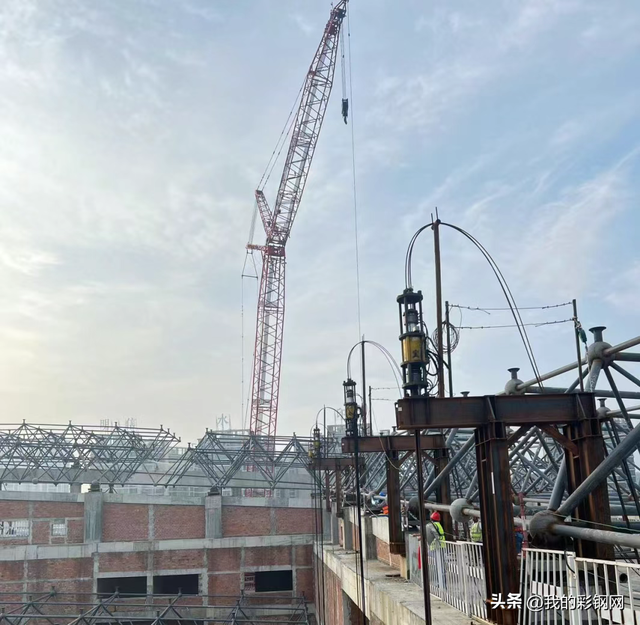

8. 临时支撑体系的卸载（落架）

步骤：这是风险极高的关键转换阶段！

条件确认：

必须待结构形成设计要求的整体刚度（如主结构合拢、关键节点完成最终连接并验收合格）后方可进行。

制定详细的卸载方案（分区分级、同步/异步、卸载量值、速度），进行卸载过程结构受力安全验算。

同步控制：

采用千斤顶群控系统或精密垫块抽取法，确保卸载点位移同步协调，避免结构受力突变或产生过大次应力。

实时监测：

卸载过程中，对结构关键部位（应力、位移）和支撑反力进行实时密集监测，数据与理论值实时比对，一旦超限立即暂停并调整方案。

缓慢平稳：

遵循“多次循环、微量下降”原则，严禁野蛮快速卸载。

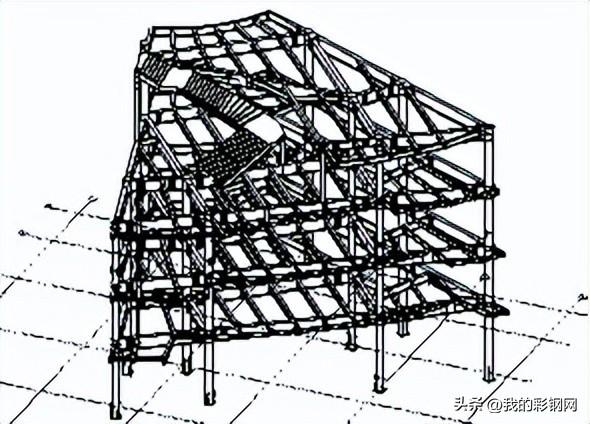

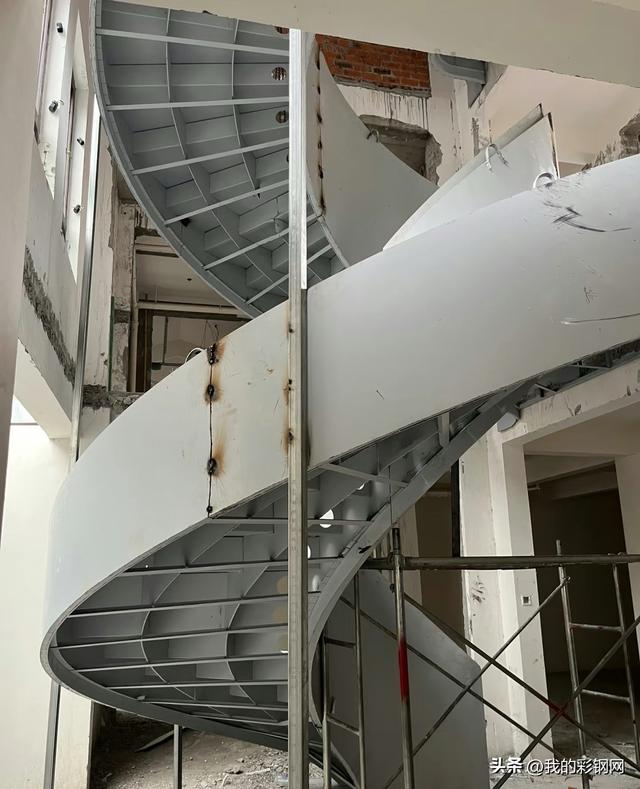

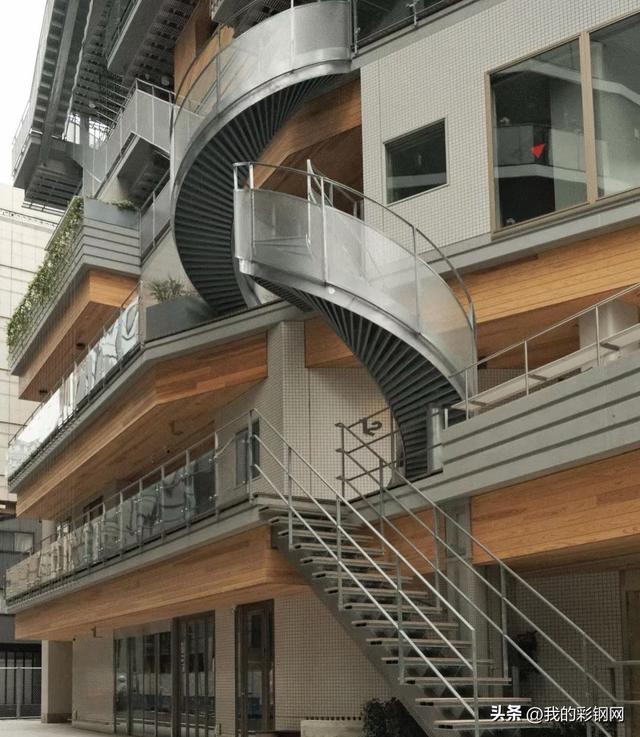

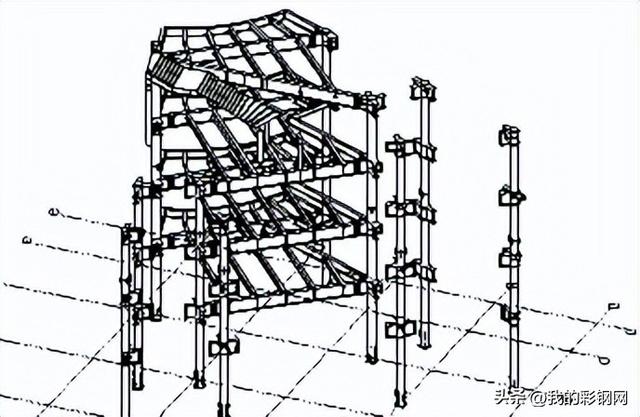

复杂异形钢结构楼梯

三、 贯穿始终的核心保障措施

1. 严苛的安全管理 幸运飞艇官网

建立完善安全管理制度和应急预案，强化全员安全培训和技术交底。

重点防控高空坠落、物体打击、起重伤害、坍塌、触电、火灾等风险。

特种作业人员（起重、司索、焊工、测量、架子工）必须持证上岗。

恶劣天气（大风、大雨、大雾）严格执行停工规定。

2. 卓越的质量控制

严格执行“三检制”（自检、互检、专检）。

关键工序（测量定位、精调、焊接、卸载）实施旁站监理。

对原材料、连接材料（焊材、螺栓）进行复验。

建立可追溯的质量记录体系。

3. 高效的协同管理

建立以BIM平台为核心的信息共享和协同机制，确保设计、深化、加工、安装、监理、业主各方信息畅通、步调一致。

定期召开协调会，及时解决界面冲突和技术难题。

4. 先进的技术应用

数字化施工：深化应用BIM+放样机器人、三维扫描、无人机巡检、物联网监测。

智能装备： 应用智能焊机、自动拧紧设备、同步提升/顶推系统。

信息化管理： 利用项目管理平台进行进度、质量、安全、资料的全过程管控。

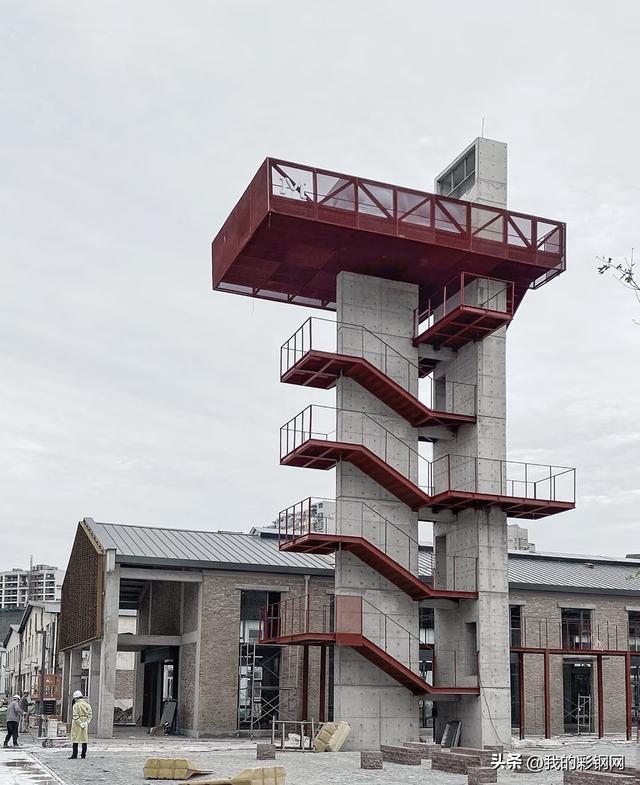

南京双创园红塔

复杂异形钢结构的安装，是将数字模型转化为钢铁现实的惊险一跃，是工程精度、技术协同与安全管理的极致考验。它要求我们以敬畏之心对待每一个构件、每一道焊缝、每一次测量、每一级卸载。唯有深刻理解其内在力学逻辑，周密策划每一处细节，严控过程精度与安全，并充分运用现代技术手段，方能驾驭钢铁的“异形”之舞，令那些挑战重力法则的壮美构想，最终稳固地矗立于大地之上，成为城市不朽的风景线。每一次成功的安装，不仅成就了一座建筑，更书写了人类工程智慧在精密建造领域的新高度。
